CADファイルの編集
読込んだCADファイルの編集を行います。
アイコン 原点の設定
アイコン スパンピッチの読み込み
アイコン 軸の挿入
アイコン 位置合わせ

アイコン 原点の設定

読込んだCAD図面がHOUSE-ST1の軸の原点と合わない場合に、 軸の原点とCAD図面の座標原点を合わせます。
  1. ［CAD下図］メニューから［原点指定］ アイコン を実行すると、十字カーソルが表示されます。

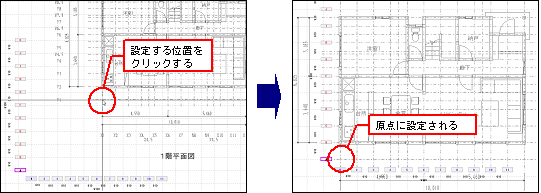

  2. 原点を設定する位置（CAD図面のＸ1とＹ1の通り心の交差部）をクリックすると、 HOUSE-ST1の原点に設定されます。
    操作図
    ※ 図面の原点設定ではCAD図面の端点または交点へスナップします。
    ※ 通り心のレイヤが分かれていれば、原点の設定後、CAD図面からスパンピッチの読み込みが行えます （詳細は『アイコン スパンピッチの読み込み』を参照）
  3. 各階ごとに、同様に原点を設定します。
    ［2F］ ［3F］
    操作図 操作図
    ［RF］ ［基礎］
    操作図 操作図

アイコン スパンピッチの読み込み

HOUSE-ST1の部材は各ＸＹ軸の交点に配置しますので、 下図として読込んだCAD図面に合わせて、 HOUSE-ST1のスパンピッチを設定する必要があります。
ここでは、CAD図面からスパンピッチを設定する方法を説明します。
※ CAD図面からスパンピッチを設定しない場合は、 ［基本データ］メニューの【スパンピッチ設定】コマンドでスパンピッチ設定を行います （詳細は『スパンピッチの設定』を参照）。
  1. ［CAD下図］メニューから［スパンピッチ］ アイコン を実行すると、十字カーソルが表示されます。
  2. CAD図面の通り心をスパンピッチとして読込みます。

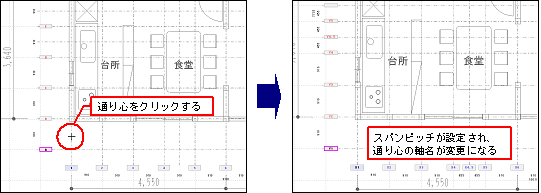

    通り心をクリックすると、CAD図面の通り心と同じスパンピッチが設定されます。
    操作図
    ※ 通り心と軸名だけを同じレイヤに設定し、それ以外の図形は、別レイヤになっている必要があります。
    ※ 通り心と軸名が同じレイヤであれば、軸名も一緒に設定されます。
    ※ あらかじめ、原点の設定を行っています （詳細は『アイコン 原点の設定』を参照）。

アイコン 軸の挿入

下図として読込んだCAD図面の線分を参照して軸を挿入します。
  1. ［CAD下図］メニューから［軸の挿入］ アイコン を実行すると、十字カーソルが表示されます。

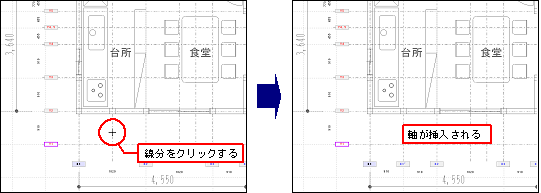

  2. 挿入するCAD図面の線分をクリックすると、軸がCAD図面に合わせて挿入されます。
    操作図

アイコン 位置合わせ

読込んだCAD図面の交点、端点をグリッド上の任意の点に設定します。
  1. ［CAD下図］メニューから［位置合わせ］ アイコン を実行すると、カーソルが表示されます。
  2. 設定するCAD図面上の交点（移動の基点）をクリックします。
    操作図
  3. 設定するグリッド上の点（移動の目的点）をクリックすると、 CAD図面上でクリックした点がグリッド上に設定され、CAD図面が移動します。
    操作図
